Pozyskiwanie ciepłej wody użytkowej z kotła na paliwo stałe i kolektorów słonecznych nie jest zbyt popularnym rozwiązaniem, jednak warto przyjrzeć mu się z bliska. Kotły stałopalne, które najczęściej wykorzystywane są w takich instalacjach to kotły na pellet, ekogroszek lub biomasę. W ciepłym słonecznym okresie głównym źródłem ciepła są najczęściej kolektory słoneczne z uwagi na małe zapotrzebowanie energii cieplnej przez użytkowników, podczas gdy w pochmurne dni, zwłaszcza w okresie jesienno-zimowym, znacznie częściej uruchamiany jest kocioł na paliwo stałe.

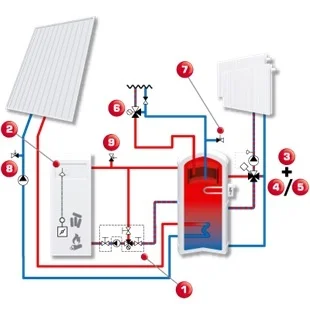

Aby system grzewczy pracował prawidłowo, potrzebuje odpowiedniego sterownika. Regulator pozwala ustawić maksymalną temperaturę ciepłej wody z określoną histerezą. Przykładowy, ideowy schemat instalacji z kotłem na paliwo stałe i kolektorami słonecznymi wygląda następująco:
Należy zwrócić uwagę, że oprócz sterownika (4 lub 5) i zbiornika akumulacyjnego, w instalacji zamontowano również następujące zawory i urządzenia:

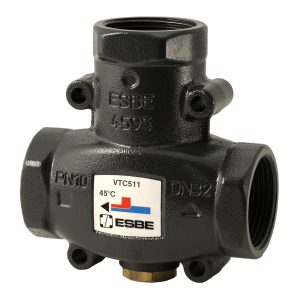

1 – Wykonany z żeliwa sferoidalnego zawór temperaturowy serii VTC500, którego zadaniem jest ochrona kotła na paliwo stałe przed zbyt niską temperaturą wody powrotnej. Zawór jest dostępny w rozmiarach od DN25 do DN32 z gwintem wewnętrznym lub gwintem zewnętrznym.
2 – Miarkownik ciągu serii ATA200 wyposażony jest w głowicę termostatyczną (zakres 35-90°C) i dostosowuje stopień przymknięcia otworu wentylacyjnego kotła za pomocą dźwigni i łańcucha, w konsekwencji podając do komory paleniskowej optymalną ilość świeżego powietrza potrzebnego do procesu spalania.
3 – 4 drogowy biwalentny zawór mieszający serii VRB140 pozwalający określić priorytet ładowania zbiornika akumulacyjnego.
6 – Funkcjonalny termostatyczny zawór mieszający serii VTA320, 520 będący formą zabezpieczenia użytkownika przed zbyt wysoką wartością temperatury wody w punkcie poboru.
7 – Zawór bezpieczeństwa, który chroni instalację przed nadmiernym wzrostem ciśnienia.
Powyższy schemat to schemat ideowy, dlatego montaż zaworów i urządzeń w każdej instalacji tego typu powinien odbywać się zawsze zgodnie z aktualnymi normami technicznymi i lokalnymi przepisami.
